WideoEndoskop – Mentor Visual iQ™ - endoskop przemysłowy

Twój Mentor pomoże Ci podjąć właściwą decyzję

Teraz z sondami o rozdzielczości HD

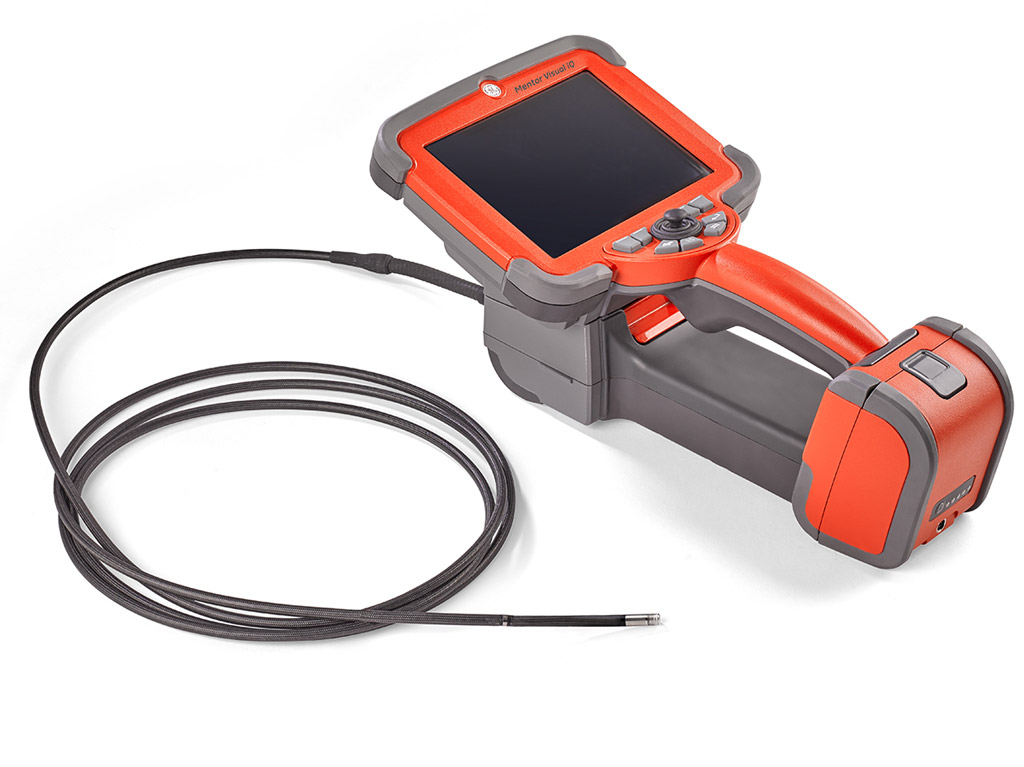

  • GE_MIQ4

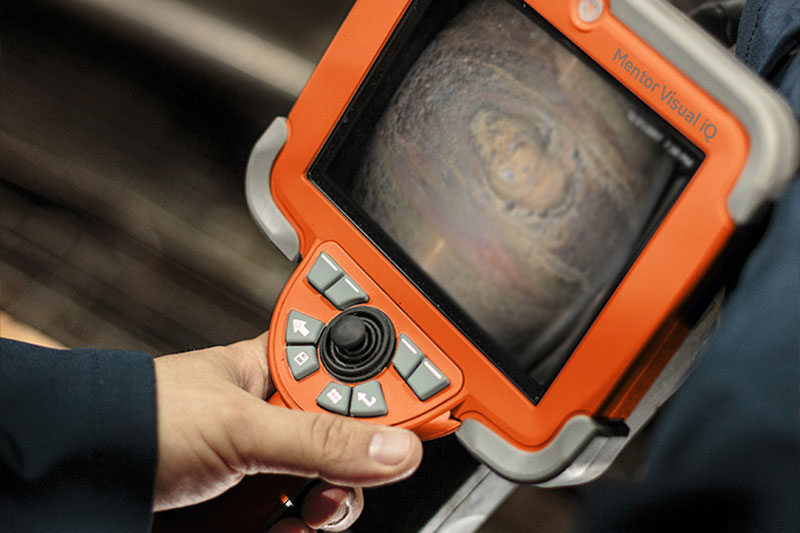

Mentor Visual iQ™ to szybsze i dokładniejsze badania. Łączność w czasie rzeczywistym, intuicyjny ekran dotykowy, indywidualne profile użytkownika oraz Real3D Measurement - trójwymiarowe obrazowanie w Pomiarze Fazowym 3D oraz Stereo 3D, to tylko niektóre możliwości, znacznie podnoszące efektywność badań wizualnych. Inteligentne rozwiązania wbudowane w urządzenie VideoProbe™ to większa efektywność badań oraz szybsze i trafniejsze decyzje dzięki technologii TrueSight Imaging

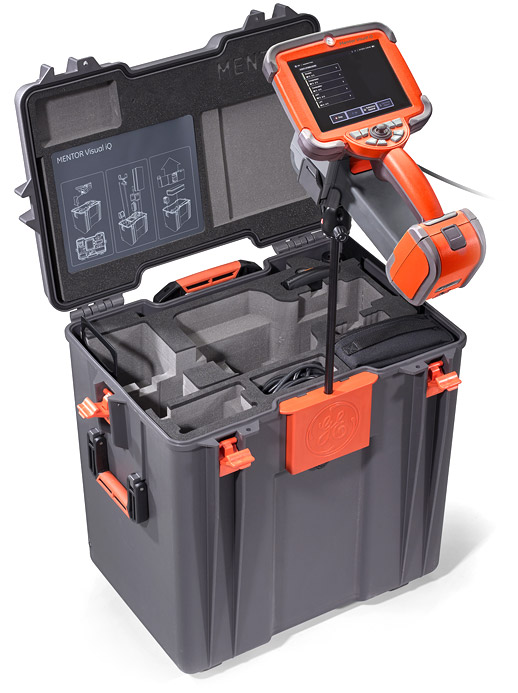

  • Mentor-iQ-intro-bag

Łatwy i intuicyjny sposób sterowania przy pomocy optycznie łącznego (optically bonded) ekranu dotykowego typu multipoint lub ergonomicznego joysticka w rękojeści urządzenia w połączeniu z Wbudowaną Instrukcją Obsługi, czyli kontekstowym systemem wspierania użytkownika - to łatwość pracy nieznanej z innych urządzeń.

Wszystkie wersje systemu: Analyze, Touch oraz Inspect zostały wyposażone w intensywne oświetlenie LED, nową optykę oraz przetworniki obrazu wysokiej rozdzielczości Color SUPER HAD™ CCD, zapewniające krystalicznie czysty i wyraźny obraz na 6,5” (16,5 cm) wyświetlaczu XGA (1024x768) z aktywną matrycą, zaprojektowaną do reprodukcji obrazu w jasnym świetle dziennym.

Lekka 3,0 kg konstrukcja (kompletny system z baterią), odporna na najcięższe warunki środowiska - klasa ochrony IP65, potwierdzona testami zgodnie z normami MIL-STD-461G oraz MIL-STD-810G, zapewnia wygodę i bezpieczeństwo badań.

Wewnętrzna pamięć SSD 32 GB, dwa porty USB 3.0 typu host, jeden port USB 3.0 typu client, Dual-Band Wi-Fi oraz Bluetooth 4.0 to kolejne narzędzia ułatwiające komunikację oraz zarządzanie danymi.

InspectionWorks - Po raz pierwszy obraz z wideoboroskopu może być obserwowany na żywo, na zdalnym komputerze, tablecie czy telefonie, niezależnie z odległości kilku metrów czy z innego kontynentu. Platforma InspectionWorks Connect umożliwia dwustronną komunikację i współpracę inspektorów w czasie rzeczywistym poprzez połączenie Wi-Fi. Wsparcie dodatkowej osoby zapewnia wyższy poziom oceny, wyższą wykrywalność oraz produktywność, znacznie obniżając koszty badań.

Wersje sprzętowe

Mentor INSPECT Wideoendoskop   Mentor Touch Wideoendoskop   Mentor Analyze Wideoendoskop
INSPECT   TOUCH   ANALYZE

Najlepsza możliwa jakość obrazu i łączności z otoczeniem w bardzo przystępnej cenie.

• Kolorowy przetwornik obrazu SUPER HAD™ CCD z 5x zoomem cyfrowym i nowym systemem przetwarzania obrazu natywnego
• Możliwość wyboru sondy roboczej o średnicy 4,0 mm,  6,1 mm lub 8,4 mm oraz optymalnej długości
• Wymienne obiektywy optyczne, zabezpieczone systemem podwójnego gwintu
• Intensywne oświetlenie LED z aktywnym sterowaniem zapewniające maksymalną ostrość obrazu
• Wymienna bateria litowo-jonowa z wbudowanym układem ładowania, zgodna z regulacjami dot. przewozu w transporcie lotniczym.
• Monitor XGA 6.5” (16.5 cm) DayLight View
• 16 GB pamięci wewnętrznej
• Profile Użytkownika
• Pomiar Porównawczy
• IP 65
• Łączność: dwuzakresowe WiFi/ Bluetooth 4.0, mapowanie dysków w sieci,
• Dwa porty USB 3.0 typu host, jeden port USB 3.0 typu client
• Wbudowana Instrukcja Obsługi - zaawansowany, kontekstowy system wspierania użytkownika.
• Wybór pomiędzy lekką kabinówką lub większą walizką systemową na wszystkie elementy wyposażenia
• Przygotowany do programu InspectionWorks
• Zdalne sterowanie i przesyłanie obrazu do iPada z aplikacją  IW-Connect

Opcjonalnie dostępne:

• Wymienne sondy - teraz też w wersji HD
• Ekran dotykowy
• Pomiar Fazowy Real3D
• Pomiar Stereo Real3D
• POD - Pakiet Zwiększona Wykrywalność
• Oprogramowanie MDI
• Rozbudowa do wersji Touch lub Analyze

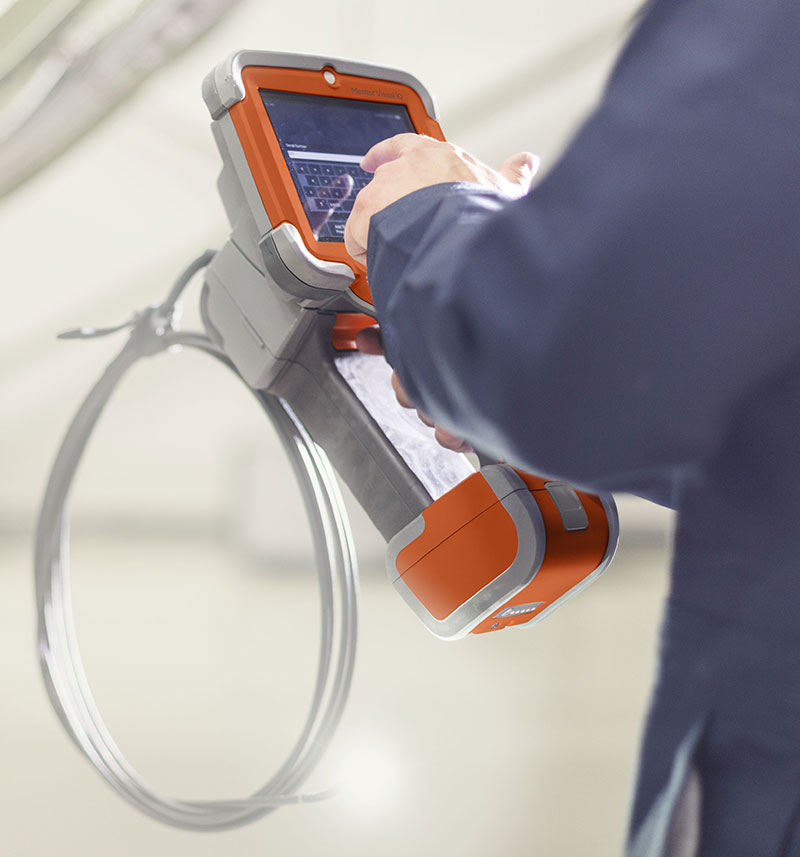

Elastyczność i wygoda wymiennych sond roboczych oraz ekranu dotykowego.

Wersja Touch zawiera wszystkie zalety Mentor’a iQ Inspect, oraz dodatkowo:

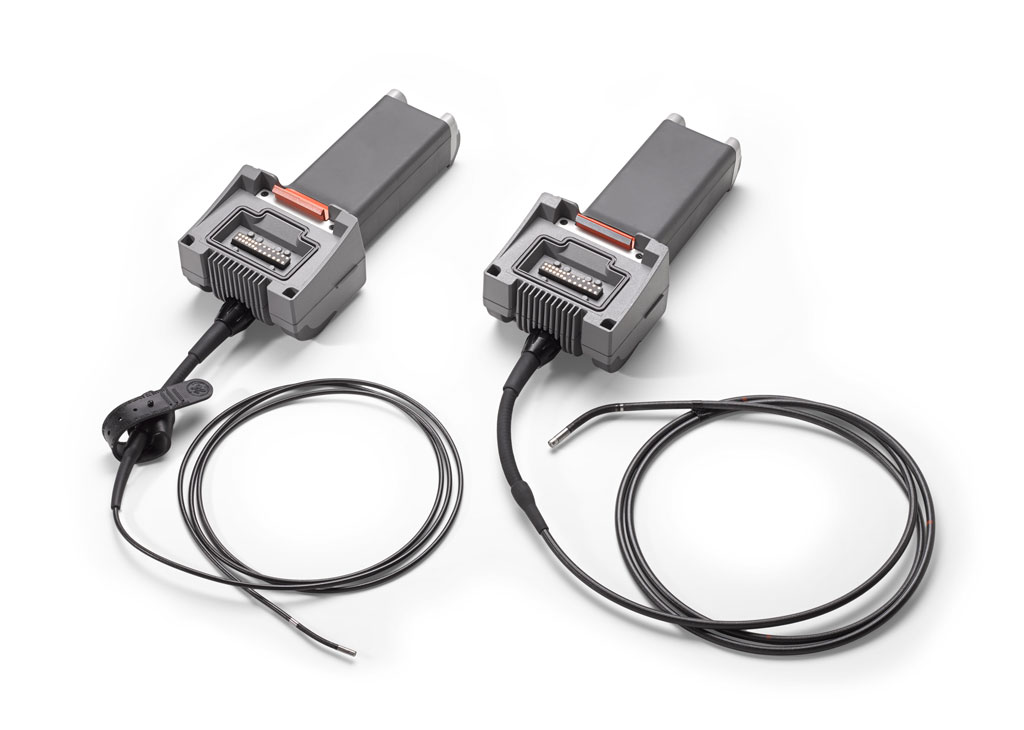

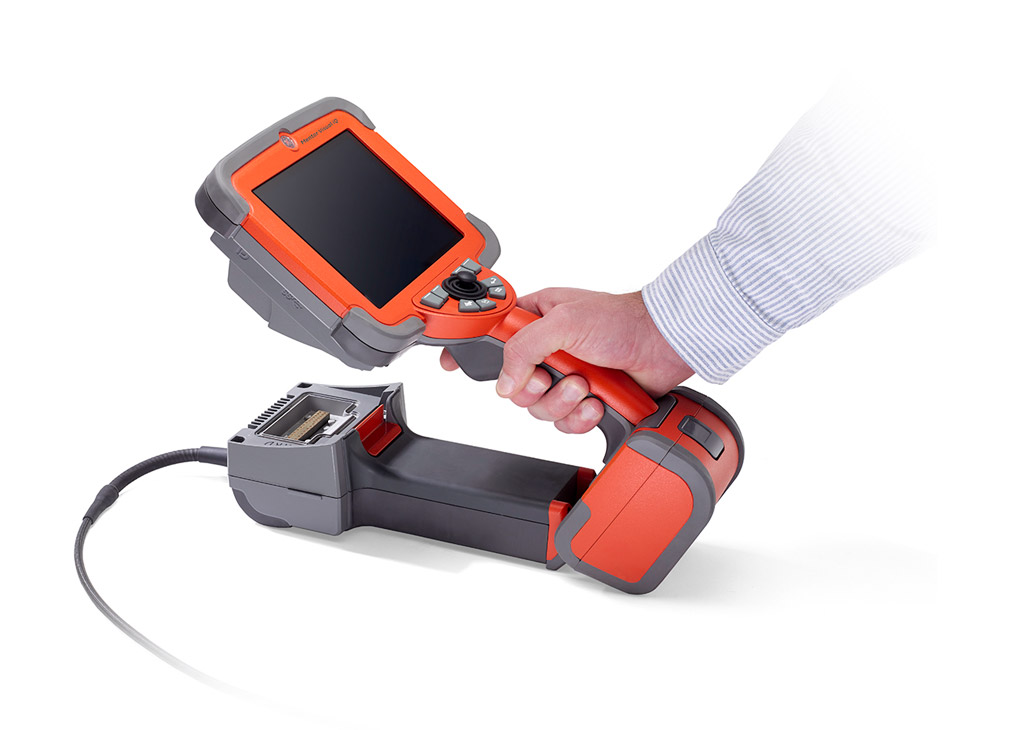

• Wymienne sondy robocze – QuickChange* probes - teraz też w wersji HD
• Intuicyjny ekran dotykowy typu multi-touch
• 32 GB pamięci wewnętrznej
• Oprogramowanie MDI oferujące pomoc w planowaniu inspekcji oraz zarządzaniu obrazami i raportowaniu
• Zdalne sterowanie i przesyłanie obrazu do iPada z aplikacją IW-Connect

Opcjonalnie dostępne:

• Pomiar Fazowy Real3D
• Pomiar Stereo Real3D
• POD – Pakiet Zwiększona Wykrywalność
• Rozbudowa do wersji Analyze



Najbardziej zaawansowane technologicznie narzędzie do Zdalnych Badań Wizualnych.

Wersja Analyze - najpełniejsza wersja wyposażenia - zawiera wszystkie zalety Mentor’a iQ Touch:

• Wymienne sondy robocze - QuickChange* probes - teraz też w wersji HD
• intuicyjny ekran dotykowy typu multi-touch
• 32 GB pamięci wewnętrznej
• Oprogramowanie MDI oferujące pomoc w planowaniu inspekcji oraz zarządzaniu obrazami i raportowaniu
• Zdalne sterowanie i przesyłanie obrazu do iPada z aplikacją IW-Connect

oraz dodatkowo:

• Pomiar Fazowy Real3D
• Pomiar Stereo Real3D
• Pakiet funkcji programowych POD - Zwiększona Wykrywalność znacznie podnoszący prawdopodobieństwo wykrycia, który zawiera:
• Jakość obrazu HDR
• ANR - adaptacyjną redukcję szumów
• Korektę dystorsji obiektywów optycznych
• Pre-definiowane profile obrazów

Dostępne funkcje systemowe

  INSPECT
TOUCH
ANALYZE
Rozdzielczość HD Opcja ✔ ✔
Odporność środowiskowa zgodna z IP65/ MIL-STD-461G i 810G ✔ ✔ ✔
Łączność:
• Dwuzakresowe Wi-Fi i Bluetooth 4.0
• Mapowanie dysków sieciowych
• Przesyłanie obrazu on-line oraz danych do chmury przez InspectionWorks Connect		 ✔ ✔ ✔
Wymienna Bateria ✔ ✔ ✔
Możliwość rozbudowy do wersji Touch lub Analyze ✔ ✔
Wymienne Sondy Robocze ✔* ✔  ✔
Zgodność z sondami specjalnymi (LongSteer, UV, Boroskop adapter, 2.2 mm, etc) ✔* ✔  ✔
Dotykowy Ekran Opcja  ✔ ✔
Pamięć Wewnętrzna 16 GB 32 GB 32 GB
Oprogramowanie MDI do zarządzania obrazami i generowania raportów Opcja ✔  ✔
Ponowny pomiar w komputerze z programem Inspection Manager ✔  ✔ ✔
Pomiar Real3D
• Pomiar Fazowy 3D z pełnym modelem przestrzennym
• Pomiar Stereo 3D z pełnym modelem przestrzennym
  • wirtualna płaszczyzna pomiarowa
  • pomiar głębokości powierzchni
  • automatyczny pomiar luzu wierzchołkowego



Opcja



Opcja



✔
Pomiar
• Pomiar Stereo
• Pomiar Porównawczy
Opcja
✔
Opcja
✔
✔
✔
Pakiet Zwiększona Wykrywalność (POD)
• Jakość obrazu HDR
• ANR - adaptacyjną redukcję szumów
• Korektę dystorsji obiektywów optycznych
• Pre-definiowane profile obrazów
• Γ-korekta (Dark Boost)

Opcja

Opcja

✔

Inspection Works Connect
• Global - udostępnianie obrazu z systemu przez internet
• Local and Control - Zdalne sterowanie i przesyłanie obrazu do iPada z aplikacjąiView Remote
• Insight: przesyłanie danych do chmury IW
• Sklep - pobieranie materiałów z portalu IW
✔
✔
Opcja
✔
✔
✔
Opcja
✔
✔
✔
Opcja
✔
Turning Tool Support Opcja Opcja ✔
Automatyczne, ciągłe nagrywanie wideo (always on DVR) ✔  ✔  ✔
Wejście wideo (video in) po USB ✔ ✔ ✔
90 dniowa wersja próbna wszystkich funkcji ✔ ✔ ✔
Obracanie obrazu (na żywo wraz z orientacją sterowania) ✔ ✔ ✔
Sklejanie kilku zdjęć pomiarowych Opcja Opcja ✔
Analityka na żywo: Blade Counter - funkcja rozpoznawania i liczenia łopatek w trakcie boroskopii
[zob. także wideo: Blade Counter]		 Opcja  Opcja  Opcja
Analityka zdjęć: LM2500 assist-S, Aiir Lite Rotate, Aiir Lite Combustor Opcja  Opcja  Opcja
* Wymagana opcja wymiany sond

Jaki model wybrać?

 Zastosowanie INSPECT
 TOUCH
 ANALYZE
Silniki lotnicze (boroskopia)   dobry idealny
Turbiny gazowe i parowe   dobry idealny
Turbiny wiatrowe   dobry idealny
Działy Projektowania i Rozwoju   dobry idealny
Firmy Serwisowe i Naprawcze   dobry idealny
Inspekcje płatowców dobry idealny idealny
Silniki, skrzynie biegów, sprężarki dobry idealny idealny
Wymienniki ciepła dobry idealny idealny
Rury i instalacje kotłowe* dobry idealny idealny
Przemysł spożywczy i farmaceutyczny - badanie instalacji** dobry idealny idealny
Działy kontroli jakości idealny idealny idealny
Badania rur i zbiorników* idealny idealny idealny
Security (Policja, Służby Celne, Straż Graniczna, Saperzy,...) idealny idealny idealny

* - Sugerowane sondy o średnicy 8,4 mm
** - Sugerowana sonda LongSteerTM

Specjalne sondy robocze

Sondy o średnicy 6,1 mm oraz 8,4 mm w wersji HD (Nowość)

Pierwsza na rynku sonda z rozdzielczością HD i technologią TrueSight Imaging
Przetwornik CCD o rozdzielczości 1,2 miliona pikseli, nowa super jasna optyka wysokiej rozdzielczości oraz zaawansowane algorytmy obróbki obrazu.
Zapis zdjęć o rozdzielczości 1280 x 960 punktów oraz cyfrowy zoom.





LongSteer™

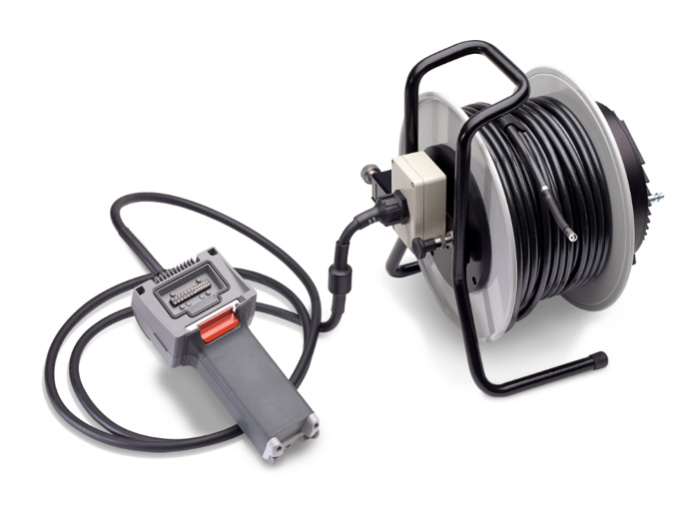

  • MViQ-LongSteer-Probe

Wymienne sondy LongSteer™ o  długości do 30 metrów (dostępne długości 18 lub 30m) z  pełną artykulacją końcówki sondy roboczej. Możliwość pracy z dowolną długością sondy bez konieczności jej rozwijania z  bębna. Jeden wspólny joystick na rękojeści do sterowania systemem i końcówką sondy roboczej. Średnica sondy roboczej 10 mm z  końcówką o średnicy 8,4 lub 6,1 mm.

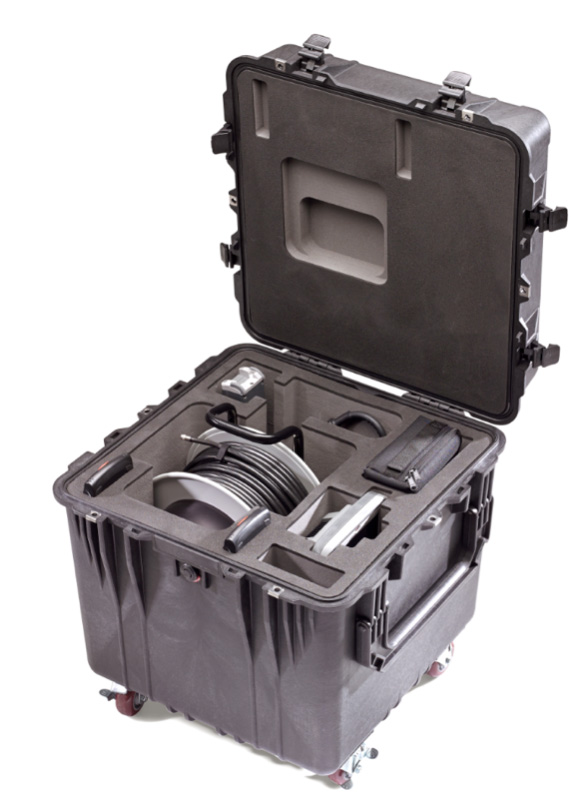

Dogodnie zapakowane elementy systemu w  jednej walizce transportowo-ochronnej są łatwe do składowania i przewiezienia w  miejsce inspekcji.
System LongSteer™, na platformie Mentor Visual iQ, to najbardziej kompaktowy i  uniwersalny system tego typu. Możliwość stosowania dowolnych, wymiennych sond roboczych zapewnia nieograniczoną skalowalność systemu.





Sondy w wersji UV

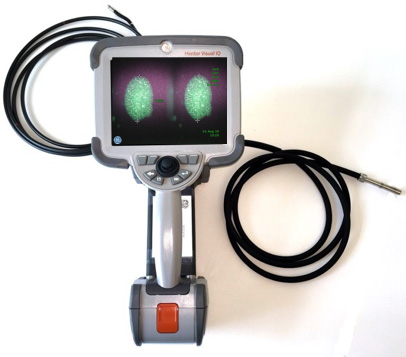

  • MViQ-wersja-UV

Boroskopowe badania w świetle UV to coraz popularniejsza metoda badań - Mentor Visual iQ w  wersji UV to rozwiązanie tego problemu. Wymienne sondy z kwarcowymi światłowodami oraz specjalnie zaprojektowaną optyką zapewniają doskonałą jakość obrazu zarówno w  świetle białym jak i UV, o    natężeniu niezbędnym do badań penetracyjnych z  wykorzystaniem preparatów fluorescencyjnych.

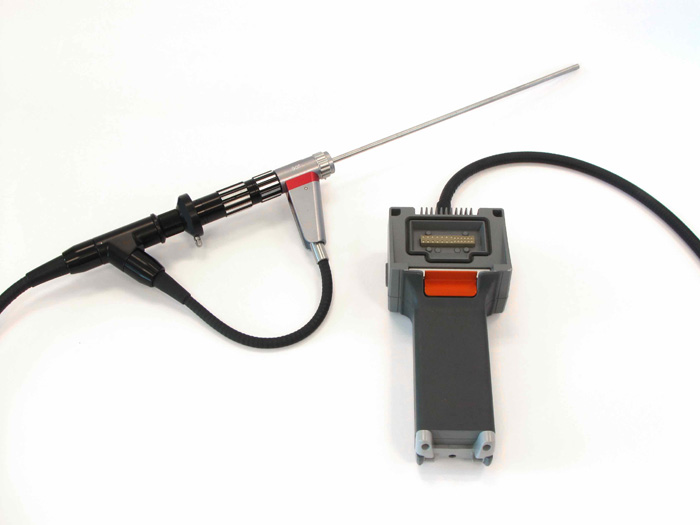

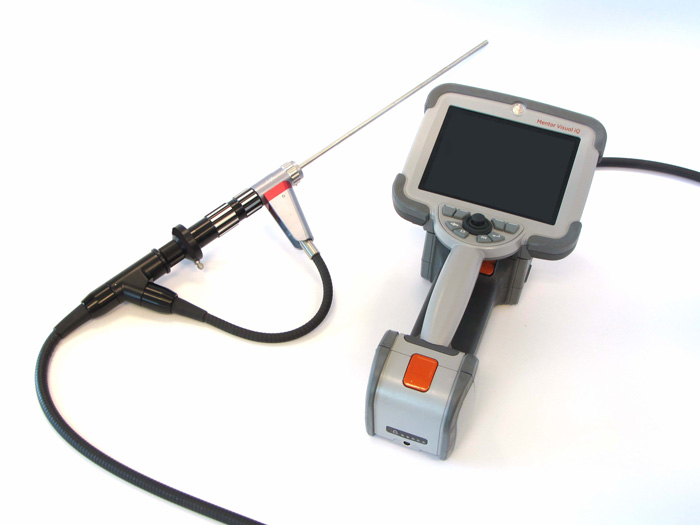

MViQ adapter do boroskopu

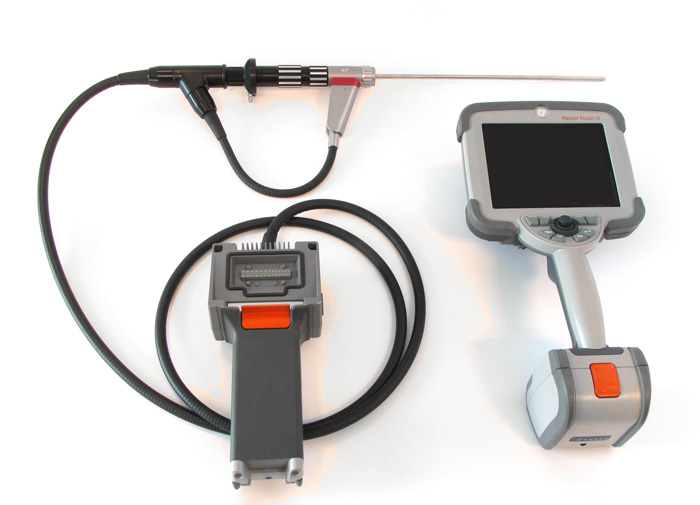

  • MViQ-ABS-IMG_1804

Czasami konieczne jest zastosowanie boroskopu sztywnego. Wyższa odporność mechaniczna, na temperatury i ciśnienie powoduje, że są one nieraz jedynym rozwiązaniem. Adapter integrujący Mentora Visual iQ z  boroskopem sztywnym (lub fiberoskopem) to kolejny przykład uniwersalności i skalowalności zastosowań naszych systemów.

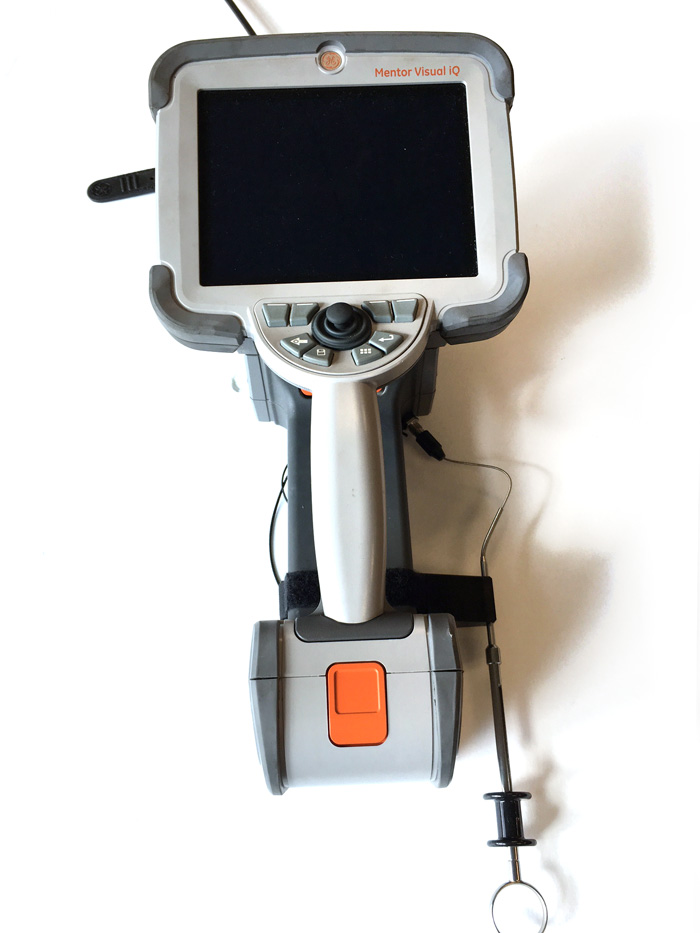

Sondy z wewnętrznym kanałem roboczym

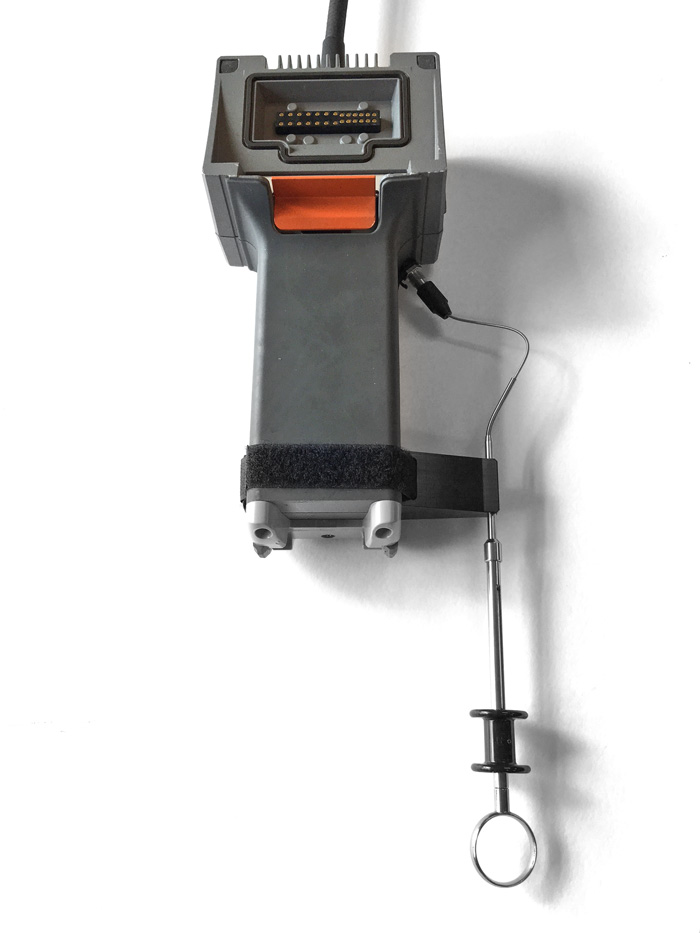

  • MViQ-6.2mm-WC-Probe

Obluzowane elementy lub pozostawione wewnątrz instalacji narzędzia mogą być przyczyną poważnych uszkodzeń lub zatrzymania instalacji. Sondy z wewnętrznym kanałem roboczym i narzędzia które można nimi wprowadzić są szeroko stosowane w przemyśle, lotnictwie, wojsku i zapewnieniu bezpieczeństwa. Wszędzie tam gdzie jest utrudniony dostęp, wymienne sondy MViQ z wewnętrznym kanałem roboczym znacznie podnoszą szybkość i efektywność działania.



wideoboroskop boroskop wideoendoskop wideoskop

  • Sondy i obiektywy

    Wymienne Sondy robocze Quick Change o średnicy 4,0 mm i 6,1 mm oraz 8,4 mm (z podwojonym systemem oświetlenia) o różnych długościach, dostosowanych do szerokiej gamy zastosowań w przemyśle.

    Sondy robocze:

    Średnica Długość
    4,0 mm
    		2,0 m oraz 3,0 m
    6,1 mm
    		2,0 , 3,0 , 3,5 , 4,5 , 6,0 oraz 10,0m
    6,2 mm 3,5 m (z wewnętrznym kanałem roboczym)
    8,4 mm 2,0 , 3,0 , 4,5, 6,0 oraz 10,0m
    Dłuższe sondy (do 30 m) dostępne na indywidualne zamówienie lub w wersji LongSteerTM - Specjalne sondy z pneumatycznym sterowaniem końcówką.
    Sondy dostępne wersji HD.




    Zakres sterowania końcówką

    Długość sondy roboczej Sterowanie
    2 m – 4,5 m Minimum Góra/Dół 160°, Lewo/Prawo 160°
    6 m – 10 m Minimum Góra/Dół 140°, Lewo/Prawo 140°
    Uwaga: Typowy zakres sterowania przewyższa minima podane w specyfikacji.



    Obiektywy Mentor ViQ
    średnica 4,0 mm

    Numer Ozn. kolorem Pole widzenia (FOV°) Głębia Ostrości (DOF)
    Widok na Wprost
    T4080FF* Brak 80° 35 mm - ∞
    T40115FN Czarny 115° 4 mm - ∞
    Widok Boczny
    T40115SN Czerwony 115° 1-30 mm
    T40120SF Niebieski 120° 6 mm - ∞
    Pomiar Stereo i Stereo 3D
    TM40 5555FG Czarny 55°/55° - Na wprost 5 mm - ∞
    TM40 5555SG Niebieski 55°/55° - Boczny 4 mm - ∞
    * Oznacza obiektyw o maksymalnej jasności.



    Obiektywy Mentor ViQ
    średnica 6,1 mm

    Numer Ozn. kolorem Pole Widzenia (FOV°) Głębia Ostrości (DOF)
    Widok na Wprost
    T6150FF Brak 50° 50 mm - ∞
    XLG3T 6150FG Biały 50° 12-200 mm
    XLG3T 61120FG Czarny 120° 5-120 mm
    XLG3T 6180FN Pomarańcz. 80° 3-20 mm
    XLG3T 6190FF Żółty 90° 20 mm - ∞
    XLG3T 6150FB Fioletowy 50° - Prosto/ Skos  (45°) 12-80 mm
    T61120FF
    		 Szary 120° 20 mm - ∞
    T6165FF*T Pom./ Niebieski 65° 65 mm - ∞
    Widok Boczny
    XLG3T 6150SF Brązowy 50° 45 mm - ∞
    XLG3T 6150SG Zielony 50° 9-160 mm
    XLG3T 61120SG Niebieski 120° 4-100 mm
    XLG3T 6180SN Czerwony 80° 1-20 mm
    Pomiar Fazowy 3D na Wprost
    XL4TM 61105FGT
    		 Czarny 105° 8-250 mm
    XL4TM 61105FNT Pomarańcz. 105° 3-120 mm
    XL4TM 61105FFT Żółty 105° 15-∞
    Pomiar Fazowy 3D widok Boczny
    XL4TM 61105SGT
    		 Niebieski 105° 7-250 mm
    XL4TM 61105SFT Zielony 105° 15 mm - ∞
    XL4TM 61105SNT Czerwony 105° 2 mm - 20 mm
    Pomiar Stereo i Stereo 3D
    XLG3TM 616060FG Czarny 60°/60° -  Na wprost 4-80 mm
    XLG3TM 615050SG Niebieski 50°/50° -  Boczny 2-50 mm

    * Oznacza obiektyw o maksymalnej jasności.
    T Zoptymalizowany do HD.



    Obiektywy Mentor ViQ
    średnica 6,2 mm (Sonda MVIQJP6235 z wewn. kanałem roboczym od 08.2022)

    Numer  Ozn. kolorem Pole Widzenia (FOV°) Głębia Ostrości (DOF)
    Widok na Wprost
    T6280FF* Srebrny 80° 35 mm - ∞
    T62120FF Żółty 120° 15 - ∞
    T62120FN Czarny 120° 2-200 mm
    Widok Boczny
    T62120SN Niebieski 120° 6 mm - ∞
    T6280SF Zielony 80° 15 mm - ∞
    Pomiar Stereo i Stereo 3D
    TM626060FN Czarny 60°/60° -  Na wprost 2-200 mm
    TM626060SN Niebieski 60°/60° -  Boczny 2-200 mm
    * Oznacza obiektyw o maksymalnej jasności.
    Obiektywy Mentor ViQ
    średnica 6,2 mm (Sonda z wewn. kanałem roboczym przed 06.2022 - wycofane)
    Numer  Ozn. kolorem Pole Widzenia (FOV°) Głębia Ostrości (DOF)
    Widok na Wprost
    PXT 6240FF* Brak 40° 100 mm - ∞
    PXT 62120FF Żółty 120° 25 - ∞
    PXT 62120FN Czarny 120° 4-190 mm
    Widok Boczny
    PXT 62120SN Niebieski 120° 5 mm - ∞
    PXT 6280SF Zielony 80° 18 mm - ∞
    Pomiar Stereo
    PXTM 626060FG Czarny 60°/60° -  Na wprost 4-80 mm
    PXTM 626060SG Niebieski 60°/60° -  Boczny 4-80 mm
    * Oznacza obiektyw o maksymalnej jasności.



    Obiektywy Mentor ViQ
    średnica 8,4 mm

    Numer  Ozn. kolorem Pole Widzenia (FOV°) Głębia Ostrości (DOF)
    Widok na Wprost
    XLG3T 8440FF* Brak 40° 250 mm - ∞
    XLG3T 8480FG Żółtty 80° 25-500 mm
    XLG3T 8440FG Biały 40° 80-500 mm
    XLG3T 84120FN Czarny 120° 5-200 mm
    T84120FF Pom./ Niebieski 120° 20 mm - ∞
    Widok Boczny
    XLG3T 8440SF* Brązowy 40° 250 mm - ∞
    XLG3T 8480SG Zielony 80° 25-500 mm
    XLG3T 84120SN Niebieski 120° 4-200 mm
    Pomiar Stereo i Stereo 3D
    XLG3TM 846060FG Czarny 60°/60° -  Na wprost 4-50 mm
    XLG3TM 846060SG Niebieski 60°/60° -  Boczny 4-50 mm
    * Oznacza obiektyw o maksymalnej jasności.

  • Specyfikacja Techniczna

    Środowisko pracy
    Sonda robocza: -25°C do 100°C. Obniżona artykulacja poniżej 0°C
    System: -20°C do 46°C. Wyświetlacz LCD może wymagać czasu na podgrzanie, poniżej 0°C
    Przechowywanie: -25°C do 60°C.
    Wilgotność względna: 95%, bez kondensacji
    Wodoodporność: Sonda inspekcyjna wraz z końcówką do ciśnienia 14,7 psi (1 bar, 10m słupa wody)

    Kamera
    Średnica sondy: 4,0 mm, 6,1 mm, 6,2 mm, 8,4 mm
    Przetwornik obrazu: Kamera CCD kolor SUPER HAD™ 1/10” (4,0 mm, 6,2 mm) i 1/6” (6,1 mm i 8,4 mm)
    Rozdzielczość: SD  4.0, 6.1, 6.2, 8.4 mm - 440k pikseli oraz HD (Nowość) 6.1 mm, 8,4 mm -  1200k pikseli
    Obudowa: Tytanowa

    System
    Wymiary systemu: 17 x 20 x 38 cm (6.75 x 8 x15”)
    Wymiary Walizki: (Standard) 54,5 x 35 x 23 cm, (Duża) 57,2 x 56,3 x 41,2 cm
    Ciężar Systemu: System 6120 - 3,0 kg, system 61100 - 4,0 kg. W małej walizce 10 kg. W dużej walizce (z kompletną zawartością) 19,6 kg
    Konstrukcja: Obudowa wykonana z magnezu i poliwęglanów z wykończeniami w postaci elastomerowych zderzaków
    Monitor LCD: Zintegrowana aktywna matryca XGA 6,5” (16,5 cm), z wyświetlaczem przystosowanym do pracy w jasnym świetle dziennym oraz wielopunktowym, optycznie łącznym (optically bonded) ekranem dotykowym** Dragontrail™, z atestowaną mechanicznie warstwą ochronną i pełną obsługą gestów typu „złap i powiększ” czy  i „złap i obróć”.
    Funkcje Joysticka: Elektroniczne Sterowanie końcówką sondy 360° All-Way®, dostęp i nawigacja w menu systemowym
    Klawisze: Bezpośredni dostęp do funkcji systemowych, pomiaru i opcji użytkownika
    Audio: Przez zestaw bluetooth
    Pamięć wewnętrzna: 32 GB typu SSD (Inspect 16 GB)
    Dane We/Wy: Dwa porty USB 3.0 host typ A, jeden port USB 3.0 slave typ mikro B
    Wyjście wideo: DisplayPort
    Komunikacja: Bluetooth 4.0 oraz dwuzakresowy moduł Wi-Fi z funkcją hotspot
    Kontrola jasności: Automatyczna i ręczna
    Oświetlenie: Biała dioda LED
    Długa Ekspozycja: Automatyczna do 16 sekund
    Balans bieli: Fabryczny lub użytkownika

    Zasilanie
    Prąd zmienny: 100-240VAC, 50-60Hz, <1,5 A RMS
    Prąd stały: 18V, 3,3A
    Akumulator: Litowo-Jonowy, 10,8 V, 73 Wh, 6,8 Ah


    Standardy i Normy
    MIL-STD-810G: Departament Obrony USA, Testy środowiskowe, części: 501.5, 502.5, 506.5, 507.5, 509.5, 510.5, 511.5, 514.6, 516.6, 521.3
    MIL-STD-461G: Departament Obrony USA - Zakłócenia elektromagnetyczne RS103 - ABOVE DECK
    Zgodny z normami: Grupa 1, Klasa A: EN61326-1, IEC CB Scheme, UL/EN/CSA-C22.2 61010-1, IEC 62133, UN/DOT T1-T8, EU RoHS 2, EU RED Directive, ISTA 2G
    Stopień ochrony IP: IP65 kompletny system gotowy do pracy, IP55 (oddzielne elementy systemu),
    Ochrona Wyświetlacza: Atestowana szyba ochronna, zgodna z Ball Drop Test IEC 62262 (uderzenie 1,5" stalowej kuli z wysokości 1,2 m ～IK08).

  • Oprogramowanie systemowe

    System Operacyjny: Wbudowany, wielozadaniowy system operacyjny z interaktywną pomocą systemową
    Interfejs użytkownika: Ekranowy system menu z nawigacją przy pomocy klawiszy systemowych, joysticka i ekranu dotykowego z pełną obsługą gestów ekranowych. UWAGA: Również zdalne sterowanie i podgląd na ekranie iPada, iPhona - wszystkie funkcje sterowania dublowane na zewnętrznym urządzeniu połączonym przewodem lub przez Wi-Fi
    Menadżer plików: Wbudowany menadżer plików i folderów, umożliwia: kopiowanie, wycinanie, tworzenie, usuwanie, zmianę nazwy, filtrowanie i porządkowanie plików i folderów w pamięci wewnętrznej i na nośnikach USB
    Dane audio: format zgodny z PC ACC (pliki .M4A)
    Zarządzanie obrazem: Obracanie obrazu, wyświetlanego na żywo, o dowolny kąt z zachowaniem odpowiedniej orientacji sterowania względem wyświetlanego obrazu, lustrzane odbicie w poziomie, funkcja Inverse+,  funkcja HDR*,  ANR* - adaptacyjna redukcja szumów, programowa korekta dystorsji*, Γ-korekcja*, jasność, nasycenie kolorów, długa ekspozycja, pojedynczy widok, ciągły zoom cyfrowy 5x, zapisywanie i odczytywanie obrazów.
    Zoom cyfrowy: ciągły 5x
    Format zdjęć: bitmapa (.BMP), JPEG (.JPG) z rejestracją numeru seryjnego urządzenia i możliwością zapisu lokalizacji GPS (po podłączeniu urządzenia typu iPhone lub iPad), rozdz. 1280 x 960 (sondy HD), 1024 x 768 lub 752 x 576 pikseli
    Format wideo: MPEG4 AVC/H.264 (pliki .MP4), rozdz. 1024 x 768 pikseli
    Adnotacje tekstowe: Wbudowany pełnoekranowy generator znaków
    Adnotacje graficzne: Strzałki umieszczane przez użytkownika, możliwość umieszczenia nakładki graficznej* (wcześniej wykonanego zdjęcia)
    Artykulacja sondy: W pełni elektroniczne sterowanie końcówką sondy. Definiowane przez użytkownika dwa tryby sterowania: swobodny i Precyzyjny z aktywną kontrolą położenia (steer&stay) oraz funkcją automatycznego powrotu do pozycji wyjściowej. Sterowanie z zachowaniem odpowiedniej orientacji sterowania względem wyświetlanego obrazu.  UWAGA: Zdalne sterowanie z iPada, iPhona - wszystkie funkcje sterowania dublowane na zewnętrznym urządzeniu połączonym przewodem lub przez Wi-Fi
    Aktualizacja oprogramowania:  Funkcja automatycznej aktualizacji on-line z poziomu systemu. Możliwa aktualizacja z pamięci USB
    Języki systemowe: angielski, hiszpański, francuski, niemiecki, włoski, rosyjski, japoński, koreański, portugalski, chiński, polski, węgierski, fiński, szwedzki
    Dodatkowe funkcje: Oprogramowanie MDI oferujące pomoc w planowaniu inspekcji oraz zarządzaniu obrazami i generowaniu raportów zgodnych z formatami MS Word® i PDF. Umożliwia przypisanie materiałów referencyjnych: instrukcji, zdjęć, wytycznych do każdego punktu - węzła kontrolnego, które operator może wyświetlić na urządzeniu w trakcie badania
    Automatyczny Pomiar - powtarzanie ostatnio wykonanego pomiaru. Funkcja ciągłej rejestracji wideo*. UWAGA: Niektóre funkcje dodatkowe są dostępne w zależności od wersji systemu.
    Komunikacja:  Wi-Fi z funkcją hotspot umożliwiająca podłączenie do urządzenia w sytuacji braku sieci zewnętrznej, możliwość udostępniania i mapowania dysków sieciowych w sieci lokalnej, możliwość zestawienia sesji zdalnej przez internet, lokalne połączenie z telefonem i tabletem z funkcją zdalnego sterowania oraz przesyłu plików i obrazu na żywo.
    InspectionWorks Connect:  Platforma do zdalnej współpracy on-line z transmisją obrazu na żywo.
    Inspection Manager: Program umożliwiający ponowny pomiar na komputerze zdjęć zapisanych w trybie pomiarowym.
    Analiza obrazu na żywo - Blade Counter*: Oprogramowanie rozpoznające i liczące łopatki w trakcie boroskopii. Liczy i numeruje łopatki w obu kierunkach, rosnąco i malejąco, w trakcie ich obracania, z uwzględnieniem całkowitej liczby łopatek na danym stopniu.

    * dostępne w wybranych wersjach lub jako opcja dodatkowo płatna patrz tabela: Wersje Sprzętowe

Mentor pobierz

Materiały do pobrania

Mentor Visual iQ VideoProbe™ specyfikacja techniczna, wersja polska
Mentor Visual iQ UV VideoProbe, wersja angielska (0,6 Mb)
BHCS32131 MViQ Borescope Adapter Spec Sheet_R1, wersja angielska
Mentor Visual iQ™ VideoProbe™ Instrukcja pomiarów Real3D wersja polska (1,7 Mb)
Blade Counter, Specyfikacja techniczna, wersja angielska
Aiir Lite – Combustor, Specyfikacja techniczna, wersja angielska
Aiir Lite – Rotate, Specyfikacja techniczna, wersja angielska
LM2500 assist-S, Specyfikacja techniczna, wersja angielska
Mentor Visual iQ Everest Wa
Wind Turbine Remote Visual Inspection Solutions, wersja angielska (1,7 Mb)
VideoProbe accessories guide
VideoProbes for Remote Visual Inspection (0,9 Mb)
Retrieval tools, wersja angielska (0,3 Mb)

©  Everest Polska Sp. z o.o.  ul. Geodetów 176, 05-500 Piaseczno k. Warszawy, tel. (+48 22) 750 50 83, + 48 666 020 949       All Rights Reserved
