Mentor, którego znasz.
Plus dużo więcej.

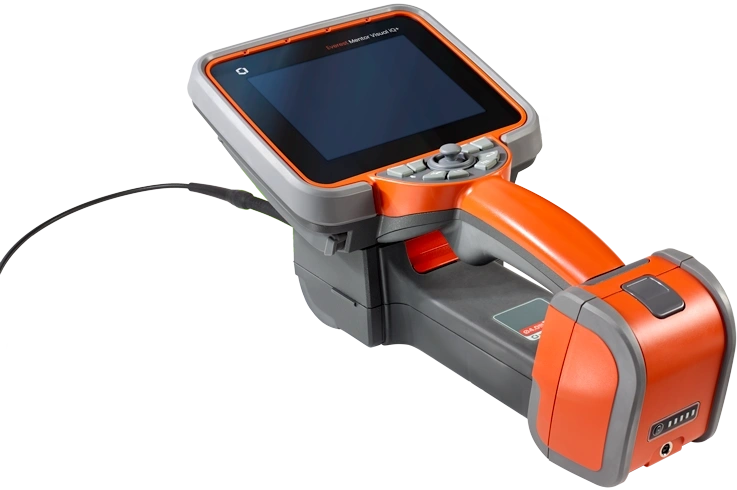

Najnowszy wideo boroskop
Każdy potrzebuje Mentora
Zapotrzebowanie na inspekcje jest ogromne. Liczy się każda sekunda, każda decyzja może zagrozić życiu, a wiele osób liczy na to, że podejmiesz tę właściwą. Aby sprostać wymaganiom potrzebujesz Everest Mentor Visual iQ+ VideoProbe™ firmy Waygate Technologies.
Wystarczy poprosić
Everest Mentor Visual iQ+ to jedyny wideo boroskop obsługujący polecenia głosowe, umożliwiające zatrzymanie obrazu na żywo, zmianę wartości korekcji gamma, zapisanie obrazu i wiele więcej – bez potrzeby używania rąk. Więc śmiało: Twoje życzenie jest dla nas rozkazem.
Zrób więcej w krótszym czasie
Zwiększ efektywność, popraw jakość i usprawnij proces decyzyjny na każdym poziomie.
• Zminimalizuj czas spędzony na zarządzaniu danymi dzięki wbudowanej pamięci do 160 GB i automatycznemu tworzeniu kopii zapasowych w chmurze.
• Usuń konieczność liczenia łopatek z listy zadań inspektorów dzięki automatycznemu Blade Counter.
• Menu Directed Inspection (MDI) prowadzi Cię przez inspekcję, inteligentnie nazywając i oznaczając pliki, w celu łatwego tworzenia raportów z inspekcji.
• Zmniejsz wysiłek dzięki zintegrowanemu narzędziu Turning Tool z menu na ekranie umożliwiającymi sterowanie obrotem łopatek bezpośrednio z rękojeści boroskopu.
• Wbudowane głośniki i mikrofon obsługują technologię dźwięku dalekiego zasięgu, umożliwiając obsługę bez użycia rąk.
• Identyfikuj i klasyfikuj defekty w czasie rzeczywistym za pomocą funkcji Gas Power-assist, aby poprawić powtarzalność i niezawodność inspekcji.
• 2X większa moc obliczeniowa umożliwia jednoczesne działanie wielu aplikacji, w tym pomiarów, analiz, przesyłania danych do chmury, nagrywania wideo i nie tylko.
• Ulepszony system artykulacji zapewnia precyzyjniejsze sterowanie w większym zakresie i przez dłuższy czas.
• Zoptymalizowana wydajność baterii z możliwością wymiany bez konieczności wyłączania systemu.
Zrób to dobrze za pierwszym razem
Zmniejsz ryzyko wystąpienia błędu dzięki potężnym narzędziom, które zapewniają spójne wyniki każdemu inspektorowi.
• TrueSight™ zapewnia zdjęcia i obrazy na żywo w wysokiej rozdzielczości, a przetwornik obrazu o rozdzielczości 1,2 megapiksela umożliwia wysoki zoom cyfrowy.
• Uzyskaj najlepszy w swojej klasie obraz wideo na żywo z szybkością 60 klatek na sekundę.
• Wykrywaj i wykonuj precyzyjne pomiary w odległościach od 2 do 120 mm od obiektu.
• Obraz o wysokiej rozdzielczości, precyzyjna optyka oraz zestaw unikalnych funkcji przetwarzania obrazu, takich jak HDR i DarkBoost, zwiększa prawdopodobieństwo wykrycia.
• Szeroki wybór sond roboczych z wymiennymi standardowymi i pomiarowymi obiektywami optycznymi, zaprojektowano tak, aby sprostać różnorodnym aplikacjom.
Nazwaliśmy go Mentor nie bez powodu
Bogaty system podpowiedzi, aktywne wsparcie analizy błędu pomiarowego i narzędzia analityczne są osadzone bezpośrednio w systemie operacyjnym, tak aby zapewnić łatwość użytkowania.

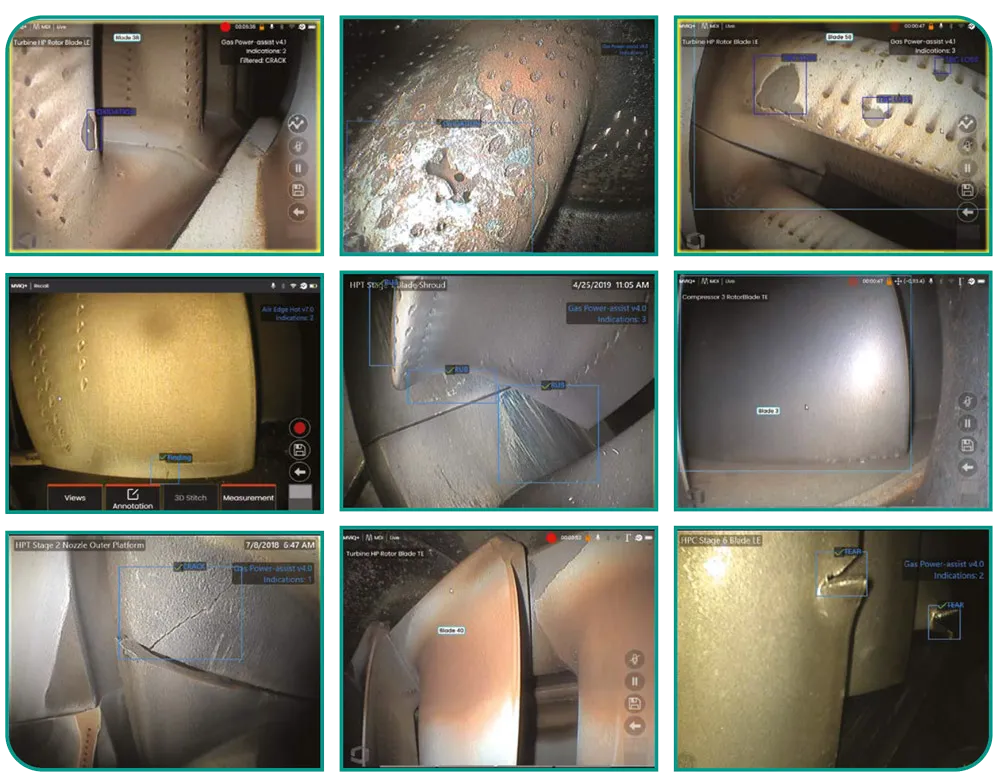

Analityka, która zwiększa Twoją produktywność
Wykorzystaj sztuczną inteligencję i modele analityczne z wielu źródeł.
- Nasze własne narzędzia analityczne — Gas Power-assist i Blade Counter poprawiają wiarygodność i spójność danych.
- Analityka partnerów zewnętrznych — uzyskaj bezpośredni dostęp do innowacyjnej analizy firmy Aiir dla komercyjnych silników lotniczych w celu wykrywania defektów.
- Jeśli opracowujesz własne analizy, Mentor Visual iQ+ umożliwia wdrożenie ich dla całego zespołu. Jeśli chcesz zacząć, nasz zespół może Ci w tym pomóc.
Dla każdego narzędzia analitycznego dostępne są podręczniki użytkownika, w których opisano zastosowanie, wskaźniki wydajności, procedury operacyjne, często zadawane pytania i nie tylko.

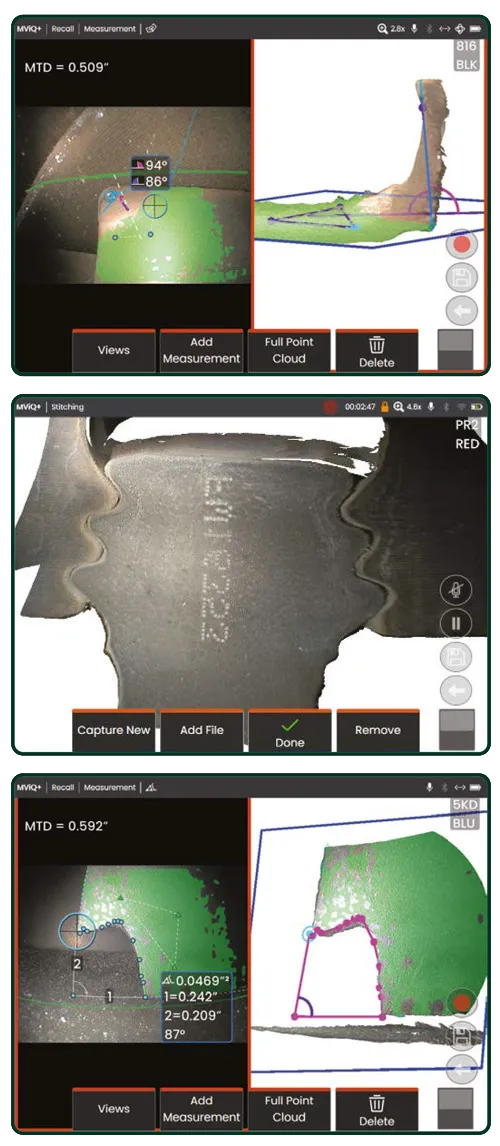

Uzyskaj pewność pod każdym kątem dzięki Real3D™
Technologia pomiarowa Real3D™ zapewnia najbardziej zaawansowane możliwości 3D, umożliwiając bardziej precyzyjny pomiar z większych odległości. Szeroka gama typów pomiarów dostarcza chmurę punktów z pełnym odwzorowaniem powierzchni umożliwiającą dostosowywanie położenia kursora w czasie rzeczywistym. Ponadto możesz połączyć kilka obrazów 3D w jeden kompletny model całego obiektu.
Korzystając z tych samych obiektywów pomiarowych, co tradycyjny pomiar stereo, pomiar Stereo 3D wykorzystuje bardziej zaawansowane algorytmy kalibracji i przetwarzania obrazu w celu wygenerowania pełnej chmury punktów 3D badanej powierzchni, którą można przeglądać, obracać i analizować. Technologia ta jest mniej wrażliwa na ruch sondy, może działać lepiej na błyszczących lub wklęsłych powierzchniach i jest dostępna dla wszystkich średnic sond roboczych.
Pomiar fazowy 3D wykorzystuje opatentowaną technologię oświetlenia, umożliwiając inspektorom lokalizację, pomiar i analizę wskazań przy użyciu tej samej końcówki optycznej. Zapewnia bardziej zaawansowane typy i narzędzia pomiarowe, w tym pomiary automatyczne i wirtualne płaszczyzny w celu rozszerzenia powierzchni odniesienia w celu zwiększenia dokładności.
Więcej szczegółów w Real3D™ Measurement Handbook
Sondy tak wyjątkowe jak Twoje potrzeby
Sondy UV
Wykorzystując źródło światła UV, zintegrowane światłowody kwarcowe i optykę z filtrami UV, sonda ta jest zoptymalizowana do inspekcji z penetrantami fluorescencyjnych (FPI) i możliwością przełączania pomiędzy widzialnym światłem białym i UV
Sondy LongSteer™
Sonda ta, przydatna do wizualnych badań rurociągów, wymienników ciepła i rur kotłów, zapewnia doskonałą jakość obrazu, moc światła i artykulację nawet przy długościach do 30 m
Sondy z kanałem roboczym
Przyspiesz powrót do służby dzięki sondzie o średnicy 6,2 mm, najbardziej kompletnemu systemowi narzędzi do wyszukiwania ciał obcych w branży, wyposażonemu w pełny zestaw narzędzi roboczych
Sondy USB
Ekonomiczne rozwiązanie do zastosowań o małych średnicach. Sondy 2,2 mm i 3,0 mm z możliwością podłączenia po USB i wysokiej klasy funkcjami, których można oczekiwać od Waygate Technologies.
Zakontraktuj spokój ducha
Przestoje są kosztowne, ale dzięki elastycznym ofertom usług zapewnisz nieprzerwane działanie urządzenia za przewidywalną cenę.
• Plan Visual Care — kompleksowy plan serwisowy, który pomoże Ci skrócić przestoje wideoboroskopu, zaoszczędzić na naprawach i chronić zasoby.
• Kontrakt Flex — zapewnia dostęp do najnowszych wideoboroskopów i pozwala zarządzać wszystkimi potrzebami sprzętowymi, takimi jak zakup na własność, wymiana sprzętu, naprawy, szkolenia użytkowników i nie tylko.
InspectionWorks:
Digitalizacja procesu NDT w celu zwiększenia wydajności inspekcji
InspectionWorks to bezpieczne rozwiązanie do zarządzania danymi z inspekcji w chmurze.
Struktura danych i metadanych ułatwia wyszukiwanie, przeglądanie, analizowanie i raportowanie, umożliwia współpracę i udostępnianie danych innym użytkownikom lub programom w czasie rzeczywistym bezpośrednio z boroskopu.
Everest Mentor Visual iQ+ jest wyposażony w InspectionWorks, bezpieczną i skalowalną platformę inspekcyjną opartą na chmurze, która integruje każdy element badań nieniszczących (NDT), przekształcając dane w użyteczną inteligencję umożliwiającą szybsze i lepsze podejmowanie decyzji.
Wybór MViQ+
Zacznij od wybrania swojego pakietu MViQ+:
Następnie dodaj odpowiedni pakiet Pomiarowy z POD
Dostępne w technologii Real3D Stereo, w tym w tradycyjnej technologii pomiaru stereo, lub pomiaru Fazowego 3D.
Podstawowy pakiet Pomiarowy z POD
- Pomiar z następującymi rodzajami pomiarów: długość, punkt do linii, głębokość, profil głębokości, powierzchnia, pomiar kąta i multi-segment
- Pakiet POD zawierający funkcje przetwarzania obrazu zwiększające prawdopodobieństwo wykrycia
- Sklejanie zdjęć 3D
- Funkcja nakładki (overlay)
Zaawansowany pakiet Pomiarowy z POD
Zawiera wszystko z pakietu Podstawowego plus:
- Profil głębokości obszaru
- Wskaźnik promienia
- Luz wierzchołkowy
- Kąt powierzchni
- Płaszczyzna pomiarowa
- Brakujący narożnik
- Nowe typy pomiarów (wieczysta subskrypcja na przyszłe wersje)
Najnowsza recenzja Everest Mentor Visual iQ+ VideoProbe™
Czym różni się nowy MViQ+ od poprzedniej wersji?
Specyfikacja Techniczna
Środowisko pracy
| Sonda robocza | -25°C do 100°C. Obniżona artykulacja poniżej 0°C |
| System | -20°C do 46°C. Wyświetlacz LCD może wymagać czasu na podgrzanie, poniżej 0°C |
| Przechowywanie | -25°C do 60°C |
| Wilgotność względna | 95%, bez kondensacji |
| Wodoodporność | Sonda inspekcyjna wraz z końcówką do ciśnienia 14,7 psi (1 bar, 10m słupa wody) |
| Niebezpieczne środowiska | Nie jest przeznaczony do użytku w środowiskach niebezpiecznych |
Kamera
| Średnica sondy | 4,0 mm, 6,1 mm, 6,2 mm, 8,4 mm |
| Przetwornik obrazu | 1/6” Kamera CCD kolor SUPER HAD (6,1 mm i 8,4 mm) i 1/10” (4,0 mm, 6,2 mm) |
| Liczba pikseli | Standardowa - ok. 440.000 pikseli, High Definition - ok. 1.228.800 pikseli |
| Obudowa | Tytanowa |
System
| Wymiary Systemu | 17,1 x 19,7 x 38.1 cm (6,75 x 7,75 x 15”) |
| Wymiary Walizki | (Standard) 54,5 x 35 x 23 cm, (Średnia na dwie sondy) 55,8 x 33,0 x 63,5 cm (Duża) 57,2 x 56,3 x 41,2 cm |
| Ciężar systemu | W małej walizce 10,2 kg. W średniej 10,9 kg. W dużej walizce (z zawartością) 19,6 kg. System bez walizki: 6120 - 3,0 kg, 61100 - 4,0 kg. |
| Konstrukcja | Obudowa wykonana z magnezu i poliwęglanów z wykończeniami w postaci elastomerowych zderzaków |
| Monitor LCD | Zintegrowana aktywna matryca XGA 6,5” (16,5 cm), z wyświetlaczem przystosowanym do pracy w jasnym świetle dziennym oraz wielopunktowym, optycznym ekranem dotykowym DragontrailTM, z atestowaną mechanicznie warstwą ochronną i pełną obsługą gestów typu „złap i powiększ” czy i „złap i obróć”. |
| Funkcje Joysticka | Elektroniczne Sterowanie końcówką sondy 360° All-Way®, dostęp i nawigacja w menu systemowym |
| Klawisze | Bezpośredni dostęp do funkcji systemowych, pomiaru i opcji użytkownika |
| Audio | Zintegrowany mikrofon z redukcją szumów i głośnik, obsługuje zewnętrzne urządzenia USB/Bluetooth |
| Pamięć wewnętrzna | Dysk SSD 40/80/160 GB do przechowywania danych użytkownika (rozmiar zależy od modelu) |
| Dane We/Wy | Dwa porty USB 3.0 host typ A, jeden port USB 3.0 slave typ mikro B |
| Wyjście wideo | HDMI |
| Kontrola jasności | Automatyczna i ręczna |
| Oświetlenie | Biała dioda LED |
| Długa ekspozycja | Automatyczna do 16 sekund |
| Balans Bieli | Fabryczny lub użytkownika |
| Moduł Wi-Fi | 802.11a/b/g/n, 2x2 |
| Moduł Bluetooth | Bluetooth 4.0 |
| Modulacja | DSSS, OFDM |
Zasilanie
| Akumulator | Litowo-Jonowy, 10,8 V (nominalne), 74,52 Wh, 6,9 A |
| Prąd zmienny | 100-240 VAC, 50-60 Hz, <1.5 A RMS |
| Prąd stały | 18 V, 3.34 A |
Normy i Standardy
| MIL-STD-810H | Departament Obrony USA, Testy środowiskowe, części: 501.5, 502.5, 506.5, 507.5, 509.5, 510.5, 511.5, 514.6, 516.6, 521.3 |
| MIL-STD-461G | Departament Obrony USA - Zakłócenia elektromagnetyczne RS103 - ABOVE DECK, RE-102 - BELOW DECK |
| Zgodny z normami | Grupa 1, Klasa B; EN61326-1, KSC9832, KSC9835; Safety: UL/IEC/EN/CSA-C22.2:61010-1, UN/DOT 38.3 T1-T8, IEC62133 |
| Stopień ochrony IP | IP65 |
Specyfikacja Techniczna – Analityka
| Numer katalogowy funkcji analitycznej | Opis | Zastosowania |
| MVIQ-BLADECOUNT* | Analiza na żywo: wykrywa, śledzi i zlicza, w czasie rzeczywistym, poruszające się w polu widzenia | Łopatki turbin gazowych (sprężarki i turbiny) |
|
MVIQ-AIIRADR1AN UG-MVIQ-AIIRADR1AN |
Analiza ADR (x2) na zdjęciach i obrazie na żywo: automatycznie wykrywa defekty w turbinach gazowych w przemyśle lotniczym | Łopatki turbin gazowych (sprężarki i turbiny) Komora spalania, TBC powlekane komponenty HPT CF6, CFM56 5A/B/C, CFM56 7B, V2500, PW 1100, GEnx, CF34, GE90, LEPA, PW 2000, Trent 700, Trent 900, Trent 1000 |
|
MVIQGASPWRADR MVIQ GASPWRADR1AN UG-MVIQ-GASPWRADR UG-MVIQ-GASPWRADR1AN |
Analityka ADR umożliwiająca wykrywanie i kategoryzację usterek podczas inspekcji na żywo | Łopatki turbin gazowych (sprężarki i turbiny) Komponenty HPTi komory spalania, TBC Turbiny gazowe |
*Więcej informacji można znaleźć w arkuszu danych analitycznych
Uwaga: numery części UG zapewniają klientowi pendrive do instalacji lokalnej lub mogą być aktualizowane w trybie on-line (InspectionWorks).
Oprogramowanie systemowe
| System Operacyjny | Wbudowany, wielozadaniowy system operacyjny |
| Interfejs użytkownika | Ekranowy system menu z nawigacją przy pomocy klawiszy systemowych, joysticka i ekranu dotykowego. Zdalne sterowanie i podgląd z iPada |
| Menadżer plików: | Wbudowany menadżer plików i folderów, umożliwia: kopiowanie, wycinanie, tworzenie, usuwanie, zmianę nazwy, filtrowanie i porządkowanie plików i folderów w pamięci wewnętrznej i na nośnikach USB oraz podłączonych urządzeniach typu iPad Udostępnianie (przesyłanie) do podłączonych lokalnych urządzeń mobilnych jest obsługiwane przez bezpłatną aplikację InspectionWorks Connect Local na iOS i Androida. Udostępnianie (przesyłanie) do chmury przez Wi-Fi jest obsługiwane przez InspectionWorks Insight |
| Dane audio | Format zgodny z PC ACC (pliki .M4A) |
| Zarządzanie obrazem | Obracanie obrazu, wyświetlanego na żywo, o dowolny kąt z zachowaniem odpowiedniej orientacji sterowania względem wyświetlanego obrazu, lustrzane odbicie w poziomie, funkcja Inverse+, funkcja HDR*, ANR* - adaptacyjna redukcja szumów, programowa korekta dystorsji*, Γ -korekcja*, jasność, nasycenie kolorów, długa ekspozycja, pojedynczy widok, ciągły zoom cyfrowy 5x, zapisywanie i odczytywanie obrazów |
| Zoom cyfrowy | Ciągły 5x |
| Format zdjęć | Bitmap (.BMP), JPEG (.JPG) |
| Format wideo | MPEG4 AVC/H.264 (.MP4 file) |
| Adnotacje tekstowe | Wbudowany pełnoekranowy generator znaków zmiennej wielkości |
| Adnotacje graficzne | Strzałki umieszczane przez użytkownika, możliwość umieszczenia nakładki graficznej (wcześniej wykonanego zdjęcia) |
| Artykulacja sondy | W pełni elektroniczne sterowanie końcówką sondy. Definiowane przez użytkownika dwa tryby sterowania: Swobodny i Precyzyjny z aktywną kontrolą położenia (steer&stay) oraz funkcją automatycznego powrotu do pozycji wyjściowej. Sterowanie z zachowaniem odpowiedniej orientacji sterowania względem wyświetlanego obrazu UWAGA: Zdalne sterowanie z iPada, iPhona - wszystkie funkcje sterowania dublowane na zewnętrznym urządzeniu połączonym przewodem lub przez Wi-Fi |
| Aktualizacja oprogramowania | Funkcja automatycznej aktualizacji on-line z poziomu systemu. Możliwa aktualizacja z pamięci USB |
| Języki systemowe | angielski, hiszpański, francuski, niemiecki, włoski, rosyjski, japoński, koreański, portugalski, chiński, polski, węgierski, fiński, szwedzki |
| Dodatkowe funkcje | Oprogramowanie MDI oferujące pomoc w planowaniu inspekcji oraz zarządzaniu obrazami i generowaniu raportów zgodnych z formatami MS Word® i PDF (MDI jest dostępne w modelach Analyze i Touch oraz jako opcja w Inspect). Automatyczny Pomiar - powtarzanie ostatnio wykonanego pomiaru. Funkcja ciągłej rejestracji wideo* |
| Polecenia głosowe | Sterowanie głosowe wykorzystuje dowolne dostępne wejście audio (mikrofon wewnętrzny, dźwięk USB lub Bluetooth). Całe przetwarzanie dźwięku odbywa się lokalnie na boroskopie, a nagrania audio nigdy nie są przechowywane ani przesyłane (za wyjątkiem nagrywanie wideo lub komentarzy dźwiękowych do zdjęcia) |
| InspectionWorks | To bezpieczne rozwiązanie do zarządzania danymi z inspekcji w chmurze. Struktura danych i metadanych ułatwia wyszukiwanie, przeglądanie, analizowanie i raportowanie, umożliwia współpracę i udostępnianie danych innym użytkownikom lub programom w czasie rzeczywistym bezpośrednio z boroskopu |
| Inspection Manager | Program umożliwiający ponowny pomiar na komputerze zdjęć zapisanych w trybie pomiarowym |
| Analiza obrazu na żywo - Blade Counter* | Oprogramowanie rozpoznające i liczące łopatki w trakcie boroskopii. Liczy i numeruje łopatki w obu kierunkach, rosnąco i malejąco, w trakcie ich obracania, z uwzględnieniem całkowitej liczby łopatek na danym stopniu |
* dostępne w wybranych wersjach lub jako opcja dodatkowo płatna patrz tabela: Wersje Sprzętowe
Sondy i obiektywy
Wymienne Sondy robocze Quick Change o średnicy 4,0 mm, 6,1 mm, 6,2 mm (z wewn. kanałem roboczym) oraz 8,4 mm (z podwojonym systemem oświetlenia) o różnych długościach, dostosowanych do szerokiej gamy zastosowań w przemyśle.
Sondy robocze:
| Średnica | Długość |
| 4,0 mm | 2,0 m oraz 3,0 m |
| 6,1 mm | 2,0; 3,0; 3,5; 4,5; 6,0 oraz 10,0 m |
| 6,2 mm | 3,5 m (z wewnętrznym kanałem roboczym) |
| 8,4 mm | 2,0; 3,0; 4,5; 6,0 oraz 10,0 m |
Zakres sterowania końcówką
| Długość sondy roboczej | Sterowanie |
| 2 m – 4,5 m | Minimum Góra/Dół 160°, Lewo/Prawo 160° |
| 6 m – 10 m | Minimum Góra/Dół 140°, Lewo/Prawo 140° |
Uwaga: Typowy zakres sterowania przewyższa minima podane w specyfikacji.
Obiektywy Mentor Visual iQ 4,0 mm
| Numer | Ozn. kolorem | Pole widzenia (FOV°) | Głębia Ostrości (DOF) |
| Widok na Wprost | |||
| T4080FF* | brak | 80° | 35 mm - ∞ |
| T40115FN | czarny | 115° | 4 mm - ∞ |
| Widok Boczny | |||
| T40115SN | czerwony | 115° | 1-30 mm |
| T40120SF | niebieski | 120° | 6 mm - ∞ |
| Pomiar Stereo i Stereo 3D | |||
| TM405555FGTT | czarny | 55°/55° na wprost | 5 mm - ∞ |
| TM405555SGTT | niebieski | 55°/55° boczny | 4 mm - ∞ |
* Oznacza obiektyw o maksymalnej jasności.
TT Stereo i 3D Stereo używają tych samych obiektywów
Obiektywy Mentor Visual iQ 6,1 mm
| Numer | Ozn. kolorem | Pole Widzenia (FOV°) | Głębia Ostrości (DOF) |
| Widok na Wprost | |||
| T6150FF | brak | 50° | 50 mm - ∞ |
| XLG3T6150FG | biały | 50° | 12 - 200 mm |
| XLG3T61120FG | czarny | 120° | 5 - 120 mm |
| XLG3T6180FN | pomarańczowy | 80° | 3 - 20 mm |
| XLG3T6190FF | żółty | 90° | 20 mm - ∞ |
| XLG3T6150FB | fioletowy | 50° prosto/skos (45°) | 12 - 80 mm |
| T6165FF** T | pomarańczowy/ niebieski | 65° | 65 mm - ∞ |
| T61120FF T | szary | 120° | 20 mm - ∞ |
| Widok boczny | |||
| XLG3T6150SF | brązowy | 50° | 45 mm - ∞ |
| XLG3T6150SG | zielony | 50° | 9 - 160 mm |
| XLG3T61120SG | niebieski | 120° | 4 - 100 mm |
| XLG3T6180SN | czerwony | 80° | 1 - 20 mm |
| Pomiar Stereo 3D | |||
| XLG3TM616060FG TT | czarny | 60°/60° na wprost | 4 - 80 mm |
| XLG3TM615050SG TT | niebieski | 50°/50° boczny | 2 - 50 mm |
T zoptymalizowany do HD
TT Stereo i 3D Stereo używają tych samych obiektywów
Obiektywy Mentor Visual iQ 6,1 mm - Pomiar fazowy 3D
| Numer | Ozn. kolorem | Pole Widzenia (FOV°) | Głębia Ostrości (DOF) |
| Pomiar fazowy 3D Widok na Wprost |
|||
| XL4TM61105FGT | czarny | 105° | 8 - 250 mm |
| XL4TM61105FNT | pomarańczowy | 105° | 3 - 120 mm |
| XL4TM61105FFT | żółty | 105° | 15 mm - ∞ |
| Widok boczny | |||
| XL4TM61105SGT | niebieski | 105° | 7 - 250 mm |
| XL4TM61105SFT | zielony | 105° | 15 mm - ∞ |
| XL4TM61105SNT | czerwony | 105° | 2 - 20 mm |
Obiektywy Mentor Visual iQ 6,2 mm
| Numer | Ozn. kolorem | Pole Widzenia (FOV°) | Głębia Ostrości (DOF) |
| Standardoiwe obiektywy widok na wprost |
|||
| T6280FF** | srebrny | 80° | 35 mm - ∞ |
| T62120FN | czarny | 120° | 2 - 200 mm |
| T62120FF | żółty | 120° | 15 mm - ∞ |
| widok boczny | |||
| T62120SN | niebieski | 120° | 6 mm - ∞ |
| T6280SF | zielony | 80° | 15 mm - ∞ |
| widok boczny | |||
| widok na wprost | |||
| TM626060FN TT | czarny | 60°/60° | 2 - 200 mm |
| widok boczny | |||
| TM626060SN TT | niebieski | 60°/60° | 2 - 200 mm |
** Oznacza obiektyw o maksymalnej jasności
TT Stereo i 3D Stereo używają tych samych obiektywów
Obiektywy Mentor Visual iQ 8,4 mm
| Numer | Ozn. kolorem | Pole Widzenia (FOV°) | Głębia Ostrości (DOF) |
| widok na wprost | |||
| XLG3T8440FF** | brak | 40° | 250 mm - ∞ |
| XLG3T8440FG | biały | 40° | 80 - 500 mm |
| XLG3T8480FG | żółty | 80° | 25 - 500 mm |
| T84120FFT | pomarańczowy/ niebieski | 120° | 20 mm - ∞ |
| XLG3T84120FN | czarny | 120° | 5 - 200 mm |
| widok boczny | |||
| XLG3T8440SF** | brązowy | 40° | 250 mm - ∞ |
| XLG3T8480SG | zielony | 80° | 25 - 200 mm |
| XLG3T84120SN | niebieski | 120° | 4 - 200 mm |
| pomiar stereo 3D | |||
| widok na wprost | |||
| TM626060FN TT | czarny | 60°/60° | 4 - 50 mm |
| widok boczny | |||
| TM626060SN TT | niebieski | 60°/60° | 4 - 50 mm |
** Oznacza obiektyw o maksymalnej jasności
T zoptymalizowany do HD
TT Stereo i 3D Stereo używają tych samych obiektywów
